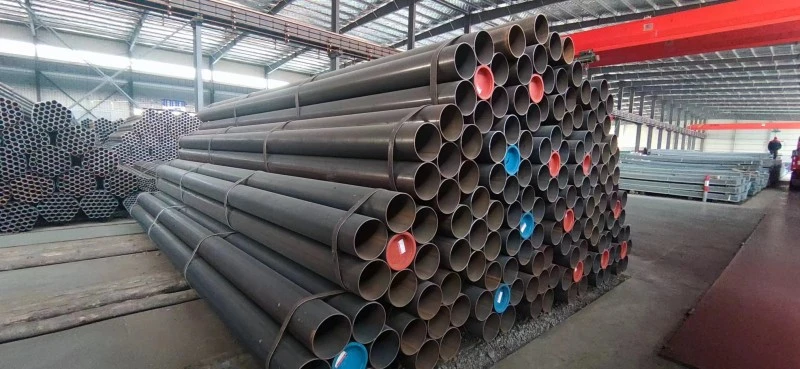

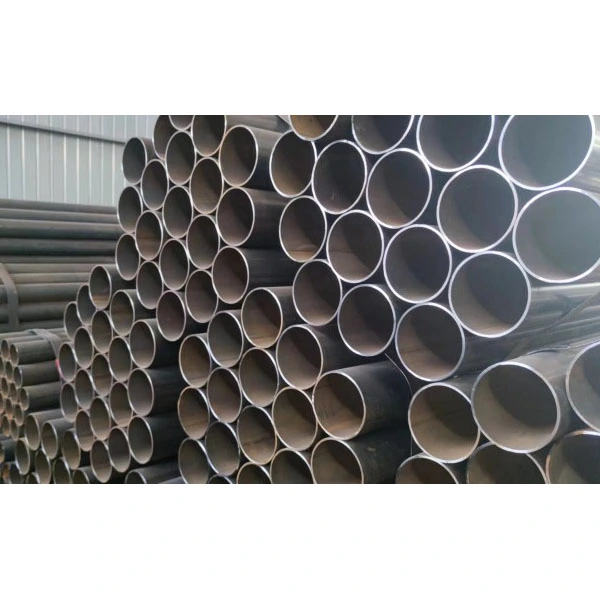

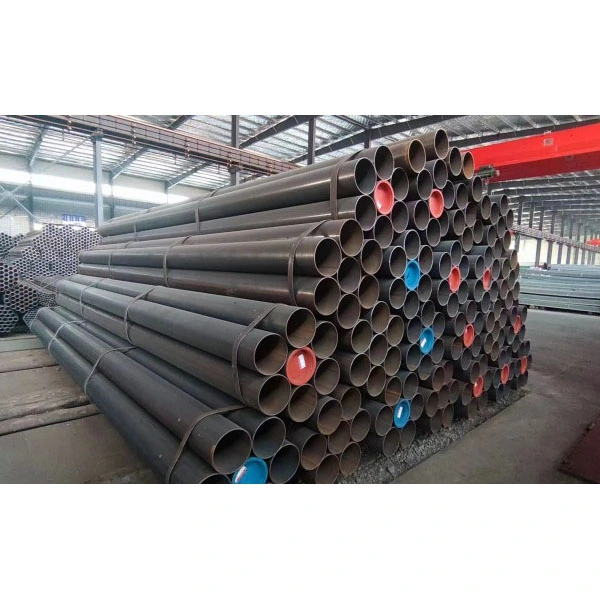

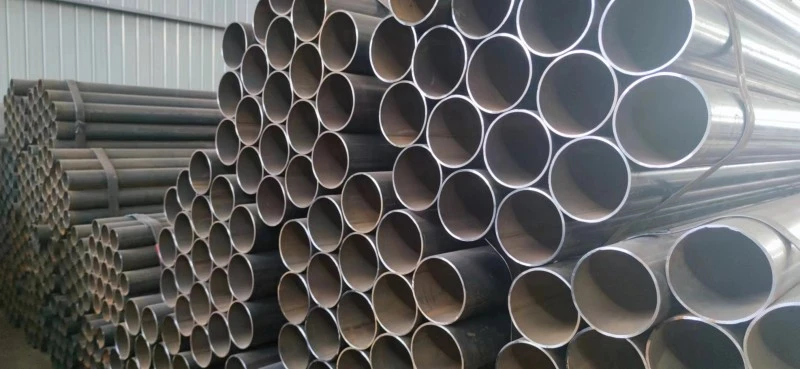

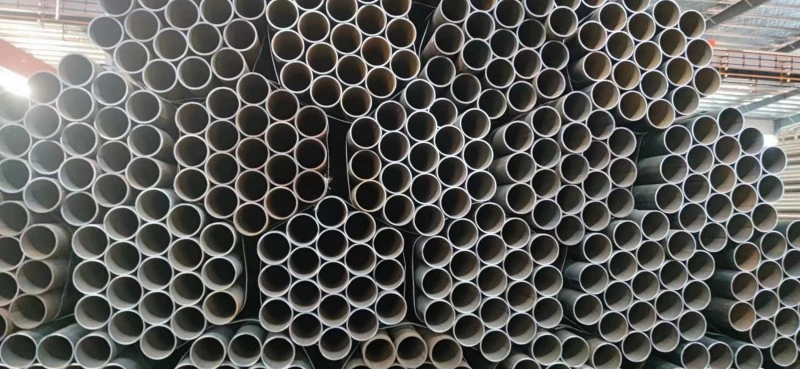

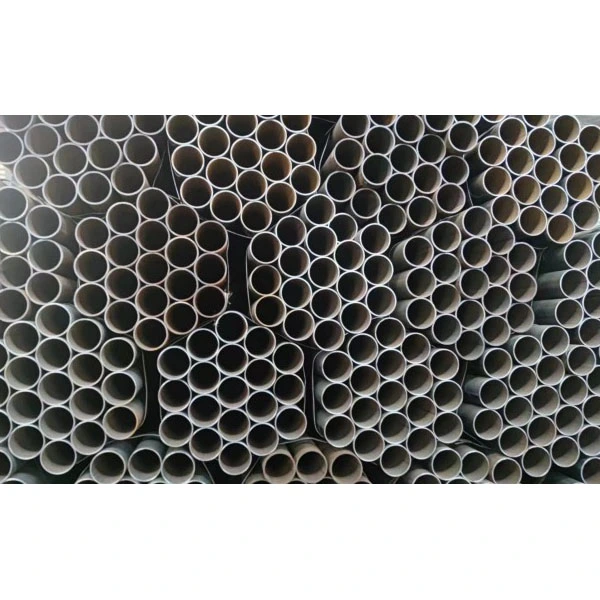

Надолжна заварена челична цевка со дебел ѕид

Надолжната заварена челична цевка Zhongtian дебел ѕид се користи во клучни области како што се хемиски инженеринг и поморско инженерство. Ние строго се придржуваме до стандардот EEAT 2.0, искористувајќи го зрелиот квалитет на производот, докажаното проектно искуство и сеопфатните технички услуги за да обезбедиме сигурни решенија за цевки на глобалните клиенти.

Основни дефиниции и спецификации

1. Дефиниција на производ

- Цевки со дебели ѕидови: Дебелина на ѕидот ≥ 8 mm

- Цевки со екстра дебел ѕид со висока додадена вредност: Дебелина на ѕидот ≥ 25 mm

- Опсег на дијаметар: Надворешен дијаметар 219–2500 mm (главни спецификации 610–1420 mm)

- Опсег на дебелина на ѕидот: 6–60 mm

- Стандардна единечна должина: 12 метри, приспособливи ултра долги цевки од 18 метри и над

2. Најчесто користени материјали

- Јаглероден челик: Q235B, Q355B/C/D/E, погоден за општи структури и конвенционални работни услови

- Цевководен челик: L245–L555, API 5L X42–X80, првенствено за транспорт на нафта и гас под висок притисок

- Легуриран челик: 16Mn, ASTM A106 Gr.B, погоден за работни средини со висока температура и висок притисок

3. Стандарди

- Домашни стандарди: GB/T 9711, GB/T 3091, SY/T 5037

- Меѓународни стандарди: API 5L, ASTM A53, EN 10217

Двострано заварување под лак (LSAW): Главниот процес за цевки со дебели ѕидови со голем дијаметар

1. Избор на суровина: Се користат челични плочи со средна дебелина, кои имаат поминато детекција на дефекти, со дебелина на плочата од 6–60 mm.

2. Мелење на рабовите од челична плоча: На рабовите на плочите се обработуваат отсеци за заварување за да се обезбеди пенетрација на заварот и квалитет на заварување.

3. Пред-свиткување на рабовите: Двете страни на челичната плоча се претходно свиткани за да се избегне пукање по формирањето.

4. Процес на формирање (три мејнстрим методи)

- Формирање JCOE: Чекор-по-чекор печат од тип J, C и O-тип се завршува последователно, погодно за цевки со дијаметар од 406–1626 mm и дебелина на ѕидовите од 6–40 mm, што нуди висока исплатливост и стабилен квалитет.

- Формирање UOE: Прво, печат во форма на буквата У, потоа спојување на шевовите во форма на О, и на крајот механичко проширување на дијаметарот. Ова резултира со оптимална заобленост и прецизност на димензиите и е широко користен во клучните проекти како што се високонапонски водови, речни премини и операции на длабоко море. Репрезентативна спецификација: челик X80, надворешен дијаметар 1422 mm × дебелина на ѕидот 32,1 mm.

- RBE Roll Forming: Континуираното формирање на ролна е погодно за цевки со мал и среден дијаметар, сместувајќи ги и стандардните и производите со дебели ѕидови, нудејќи извонредна производна ефикасност.

5. Работа со заварување: Се користи повеќежично двострано потопено лачно заварување (најчесто заварување со четири жици). Струјата на заварување е 800–1200 А, напонот е 28–36 V, а брзината на заварување е 0,8–1,2 m/min. Сите завари се подложени на 100% ултразвучно (UT) + радиографско (RT) откривање на дефекти за да се елиминираат дефектите како што се пукнатини и нецелосна фузија.

6. Пост-третман

- Термичка обработка: третманите за нормализирање и калење го елиминираат преостанатиот стрес во цевката и ја подобруваат целокупната цврстина.

- Завршување: Исправување, сечење, извиткување и целосна димензионална верификација.

- Хидростатско тестирање: Стандарден тест за притисок (10 MPa, 30 минути) за да се осигура дека нема истекување.

- Заштита од корозија: 3PE антикорозивна, епоксидна прашкаста облога, галванизирање со топло натопување итн., погодна за затрупани и корозивни средини.

Високофреквентно отпорно заварување (ERW): Помошен производствен процес

Овој процес главно се користи за производство на цевки со мал и среден дијаметар, применливи за дијаметри од 20-610 mm и дебелини на ѕидови од 1,2-12,7 mm. Нуди висока производствена ефикасност, контролирани трошоци, континуирано и униформно заварување, помалку дефекти и одлични перформанси на запечатување.

Основни предности на перформансите

1. Висока јачина и отпорност на висок притисок

Надолжната заварена челична цевка со дебел ѕид, потпирајќи се на структурата со дебели ѕидови и висококвалитетните суровини, може да се пофали со јачина на отстапување не помала од 235 MPa, со степен на челик X80 кој достигнува 555 MPa. Има опсег на притисок од 10–30 MPa, покажувајќи одлична отпорност на удар и деформација, задоволувајќи ги барањата за апликации со висок притисок и тешки.

2.Стабилен и сигурен квалитет на заварување

Двостраното заварување под лак постигнува длабока пенетрација, при што коефициентот на заварување достигнува 1,0; заварувањето со отпорност со висока фреквенција обезбедува одлично запечатување. И двата процеса се погодни за транспорт на запаливи и експлозивни медиуми.

3. Висока димензионална точност

Отстапување на надворешниот дијаметар ≤ ± 1% од дијаметарот на цевката, отстапување на дебелината на ѕидот ≤ ± 12,5% од дебелината на ѕидот, елиптичноста ≤ 0,5% од дијаметарот на цевката. Неговата заобленост и исправност перформанси се супериорни во однос на цевките заварени со спирала, што резултира со поголема приспособливост за инсталација на лице место.

4.Значајна предност во вкупната цена

За производи со големи спецификации со дијаметар ≥325 mm, ефикасноста на производството е далеку повисока од челични цевки без шевови, намалувајќи ги вкупните трошоци за 30%–50%. Во споредба со спирално заварени цевки, може да се пофали со поголема аксијална цврстина, пократки шевови и помал ризик од дефекти, што го прави префериран избор за далекуводи на долги растојанија.

5.Широк опсег на работни услови

Може да издржи средини кои се движат од -40℃ до 450℃, додека поседува одлична отпорност на замор и корозија, што го прави погоден за различни сурови средини како што се длабоко море, вечен мраз и хемиска корозија.

Главни области на примена

1. Транспорт на нафта и гас: цевководи под висок притисок за нафта и природен гас, урбани мрежи за гасоводи под висок притисок (главна употреба на челик X70 и X80)

2. Енергетска енергија: цевководи за циркулирање на електрани, цевководи за десулфуризација, цевководи за транспорт на прашкаст јаглен, заглавија на термоенергетските котли, челични цевки под притисок на хидроцентралата

3. Хемиско рафинирање: цевководи за процесирање со висока температура и висок притисок, цевководи за пренос на запаливи и експлозивни средства, цевководи за третман на отпадни води

4. Градежни челични конструкции: Цевки за темели на носечки мостови, големи градежни столбови, челични обвивки за темели на купови, обвивки за тунелирање заштитни

5. Морски инженеринг: јакни на морските платформи, подморнички цевководи, пристанишни и пристански купови

6. Општинско инженерство: цевководни мрежи за греење под висок притисок, големи проекти за водоснабдување и одводнување и пренасочување на вода, интегрирани цевководи за структура на галерија на цевки

Вистински случај: Проект за тунелирање на штитот на реката Јангце

Zhongtian ја испорача класата X80, Φ1422×32,1 mm UOE процес со двострана заварена челична цевка заварена со дебел ѕид надолжна заварена челична цевка за клучен проект за гасоводот Запад-Исток - Проектот за тунелирање на штитот на реката Јангце. Лоциран во сложена геолошка област, овој проект бара цевки со отпорност на висок притисок и должина на едно парче до 18 метри (ултра долг, екстра-дебел ѕид спецификација). Сите производи беа подложени на целосен сет на ултразвучни, радиографски и хидростатички тестови, со стапка на поминување на откривање дефекти на заварување од 99,8%. Овој проект целосно ја потврди стабилноста и доверливоста на цевките Zhongtian во големите проекти на долги растојанија, под висок притисок и преку река.

Стандарди за контрола на квалитет и тестирање

1. Недеструктивно тестирање: 100% од заварите биле подложени на ултразвучно + радиографско тестирање, способно за откривање дефекти со еквивалентен дијаметар од 2 mm, строго контролирање на пукнатини, недостаток на фузија и други проблеми.

2. Тестирање на механички својства: Тестовите за истегнување, ниски температури (-20℃ ударна енергија ≥34 џули), тестови за свиткување и израмнување беа спроведени серија по серија.

3. Димензионална инспекција: Надворешниот дијаметар, дебелината на ѕидот, овалноста, исправноста и димензиите на коси беа проверени за секоја цевка.

4. Хидростатско тестирање: Тестирањето на притисокот беше спроведено строго според индустриските стандарди; цевките се сметаа за квалификувани доколку нема истекување или пластична деформација.

Најчесто поставувани прашања

П1: Како да се направи разлика помеѓу надолжната заварена челична цевка со дебел ѕид и заварена цевка со тенок ѕид?

О: Индустријата ја користи дебелината на ѕидот како основен критериум за класификација: Цевките со дебелина на ѕидот ≥ 8 mm се заварени цевки со дебели ѕидови, при што оние ≥ 25 mm се заварени цевки со екстра дебели ѕидови, кои најчесто се користат во услови под висок притисок и тежок товар; цевките со дебелина на ѕидот < 8 mm се тенкоѕидни заварени цевки, кои обично се користат за транспорт на течности под низок притисок и обична конструктивна конструкција, со релативно помала цврстина и отпорност на притисок.

П2: Зошто се претпочитаат директно заварени цевки заварени со лачен лак наместо спирално заварени цевки за проекти за високонапонски багажни линии?

О: Цевката заварена со подводен лак со директно шиење има само еден краток спој за заварување, што резултира со поголема аксијална цврстина и постабилна заобленост и севкупен квалитет; додека спирално заварената цевка има подолг шев за заварување, што доведува до поголема веројатност за дефекти и е погодна само за услови со среден и низок притисок и обични структурни проекти. Затоа, заварените цевки заварени со подводен лак се претпочитаат за високонапонски водови на багажникот на долги растојанија.

П3: Кои авторитативни квалификации ги поседува Zhongtian дебелиот ѕид надолжната заварена челична цевка?

О: Нашите производи строго се придржуваат до главните домашни и меѓународни стандарди како што се API 5L, GB/T 9711 и ASTM A53, а исто така имаат релевантни сертификати како што се CE и ISO. Како легитимен снабдувач и производител во Кина, нашите производствени капацитети целосно го имплементираат системот за управување со квалитет EEAT 2.0, а нашите производи имаат целосни квалификации, исполнувајќи ги барањата за пристап на различни меѓународни инженерски проекти.
